トライツール カッティングテンプレート B (曲線平行幅用定規) ハセガワ (長谷川製作所)

「カッティングテンプレート B (曲線平行幅用定規) テンプレート (ハセガワ トライツール  No.TP006 )」です

●ハセガワ社製「フィニッシュシート」や「マスキングシート」の正確な切り出し、プラ板などを切り出す際、定規などに役立つ直線ラインのテンプレートが「カッティングテンプレート B （曲線平行幅用定規）」です

●「曲線平行幅」を型抜きした「カッティングテンプレート B」は、「フィニッシュシート」や「マスキングテープ」「シール」などを平行に、0.5mmの極細切りから5.0mm幅の太い幅の切り出しまで幅広く対応
　・ 様々な角度のR曲線が型抜きされており、「マスキングシート」類の曲線カッティングだけでなく、プラ材切り出しの際のガイドや定規としても役に立つ便利なテンプレートです

【 「カッティングテンプレート B （曲線平行幅用定規）」について 】

●「カッティングテンプレート B （曲線平行幅用定規）」は硬度の高い硬度のステンレスを精密に加工、刃をあてがう際、しっかりと定規になるような板厚と硬さのステンレスを使用し、長期間使用できる耐久性と、定規としての寸法公差を最小限に抑えた設計となっています

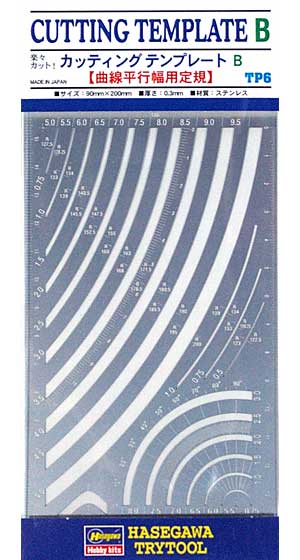

●テンプレートとして、0.5mmから8.0mmまでの幅でそれぞれRの異なる曲線のほか、直径5.5～8.0mmの1/4円型などの型抜きを１枚に集めています

●型抜きされたテンプレートは
　・ 0.5mm幅 R122.5/R123
　・ 0.75mm幅 R128.25/R123
　・ 1.0mm幅 R134/R139
　・ 1.5mm幅 R140.5/R139
　・ 2.0mm幅 R147.5/R145.5
　・ 2.5mm幅 R155/R152.5
　・ 3.0mm幅 R163/R160
　・ 3.5mm幅 R176.5/168
　・ 4.0mm幅 R180.5/176.5
　・ 4.0mm幅 R122/R108
　・ 4.5mm幅 R190/R185.5
　・ 5.0mm幅 R200/R195
　・ 6.0mm幅 R123/R117
　・ 8.0mm幅 R136/R128

　・ 0.75mm幅 1/4円
　・ 1.0mm幅 1/4円
　・ 1.5mm幅 1/4円
　・ 2.0mm幅 1/4円
　・ 2.5mm幅 1/4円
　・ 3.0mm幅 1/4円
　など、となっています

●0.5mm刻みで設けられた曲線幅ラインは、柔らかなRのついた曲線ラインでの「フィニッシュシート」や「マスキングテープ」のカットに役立つだけでなく、等間隔でのカッティングに役立ち、また、分度器代わりに、真円ラインのカットやマスキングなどにも重宝する内容のテンプレートとなっています

●テンプレート本体の4隅には精密定規として使うことができる目盛、曲線ラインには0度を始点とした穴開きポイントが設けられており、寸法確認やプラ板の切り出し用のガイド、放射状のマスキング用ガイドなどにも利用することができます

【 「カッティングテンプレート B （曲線平行幅用定規）」使用用途 】

●模型製作においてに平行幅の帯を必要とするケースは数多くあります
　・ 鉄道模型の帯や方向幕のステッカーの切り出し
　・ 大戦機の識別帯や現用機スペシャルマーキング
　・ カーモデルのレーシングストライプやバイクモデルのマーキングや留め具
　・ キャラクターモデルやキャラクター航空機の帯など
　このような場合以外でも「カッティングテンプレート B」を使用して粘着シートやマスキングシートの直線、R付きのカットが簡単に行うことができます

【 「カッティングテンプレート B （曲線平行幅用定規）」の使用方法 】

●平らで硬い机やカッティングマットの上でご使用下さい
●フィニッシュシリーズやマスキングシートにテンプレートを重ねます
●ずれないように片手でしっかり押さえながらテンプレートに沿って切り込みを入れます
●鉛筆やペンでガイドや定規としてもお使いいただけます

【 「カッティングテンプレート B （曲線平行幅用定規）」の製品仕様 】

●サイズ ： 90mm × 200mm
●厚さ ： 0.3mm
●材質 ： ステンレス
●カッティングテンプレート B ×1枚入り


●寸法公差：エッチング加工の性質上、素材の厚みと材質の関係で寸法と許容差が出ますので、その点あらかじめご容赦頂きたくお願い申し上げます
