「曲線定規 Mk-1 テンプレート (ブレインファクトリー ヒートペン用 オプションツール
No.G603
)」です

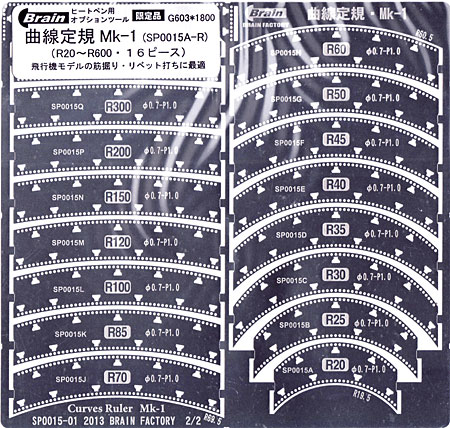

●「曲線定規 Mk-1」です
●用途
・飛行機モデルの筋掘り・リベット打ち用に
●特長
・Ｒ２０からＲ６００までの１６種類の曲率半径の曲線ゲージを、独立した長さ５０ｍｍのコンパクトサイズにまとめました。
・Ｒ２０以上から直線まで、ほとんど抜けが無く曲線に合わせる事が可能です。
・内Ｒと外Ｒが同じ曲率半径になっていますので、取り回しが容易です。
・リベット用のガイド穴は、直径０．７ｍｍ、ピッチ１．０ｍｍで統一しています。
・ニードル状ツールの他、沈頭リベットビットや丸頭リベットビット（０．４ｍｍ以下）が使用可能です。
●セット内容

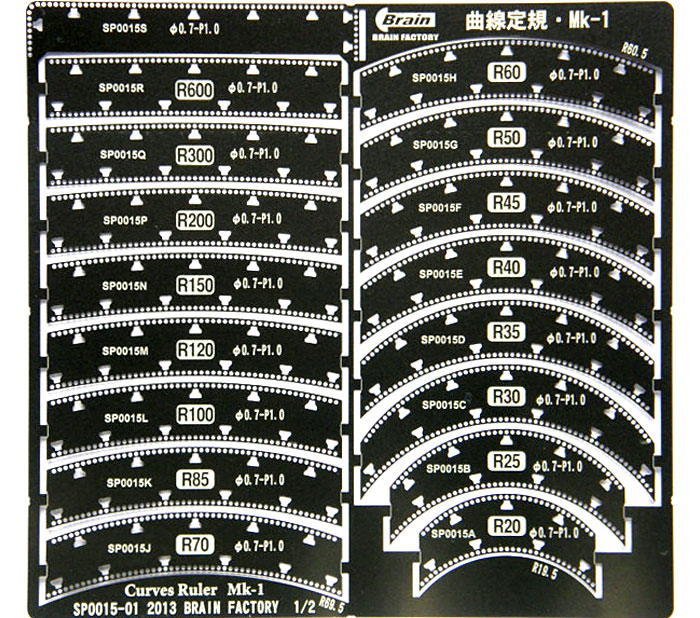

・曲線定規(SP0015A-R) ×１
＜各ピース仕様一覧＞（全１６ピース）
曲率半径(mm)：
20、25、30、35、40、45、50、60、70、85、100、120、150、200、300、600
リベット用のガイド穴：
直径0.7mm、ピッチ：1.0mm、端面より穴中心までの距離0.6mm
ゲージサイズ：
ゲージ部長さ50mm（一部50mm未満）、幅10mm（中央部）、厚さ0.1mm
その他：製品外枠部に直線リベットゲージ付き （セットサイズ：幅109mm、高さ104mm）

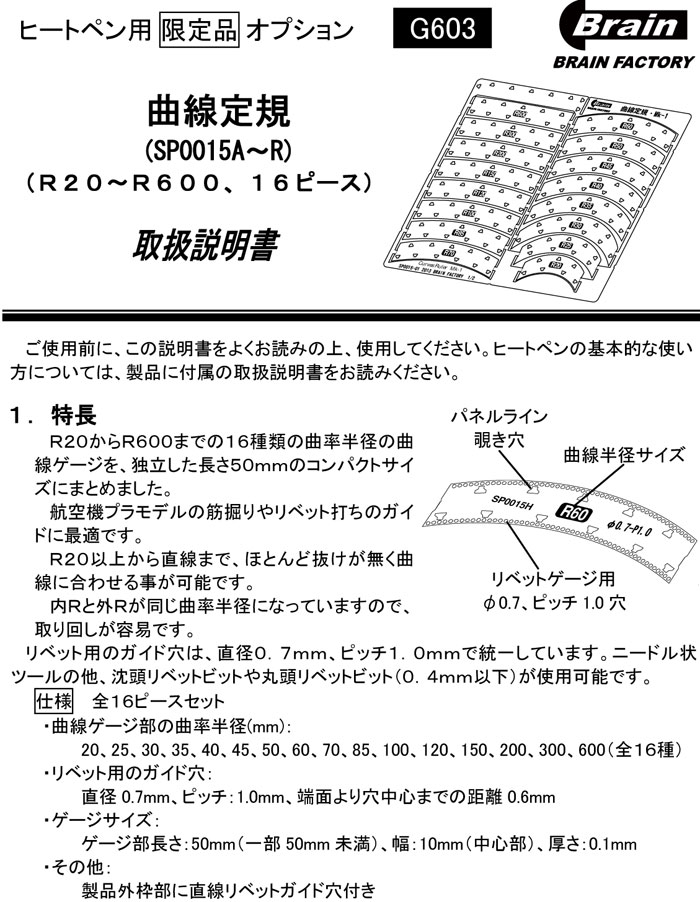

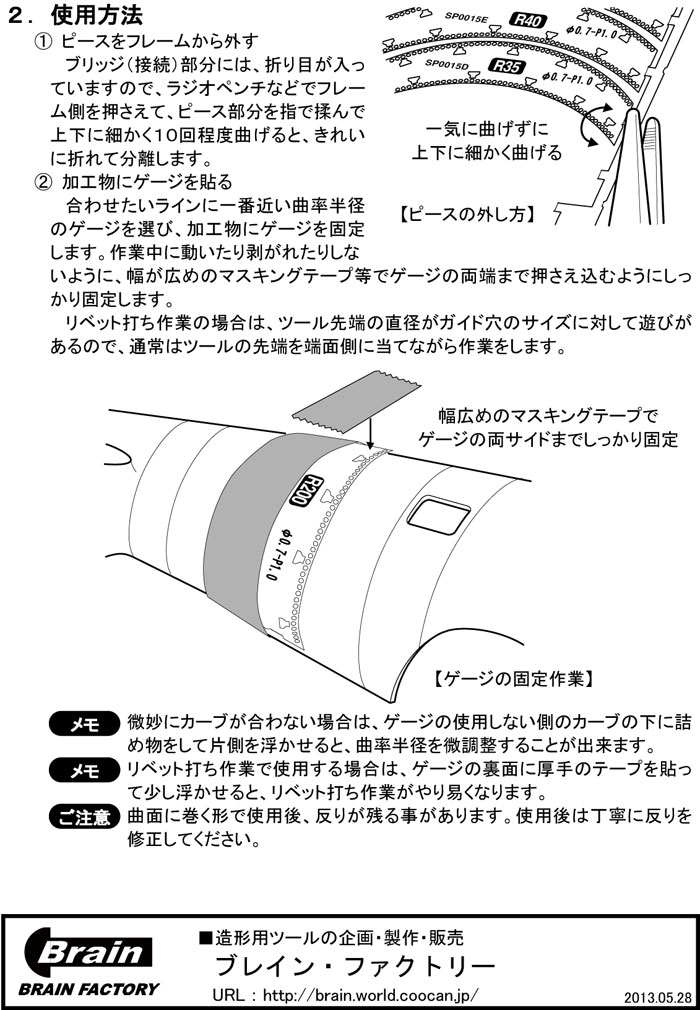

・取扱説明書 ×１
●注意事項
・曲面に巻く形で使用後、反りが残る事があります。使用後は丁寧に反りを修正してください。
・ご使用前に、添付の取扱説明書をよくお読み頂いた上、ご利用ください。
